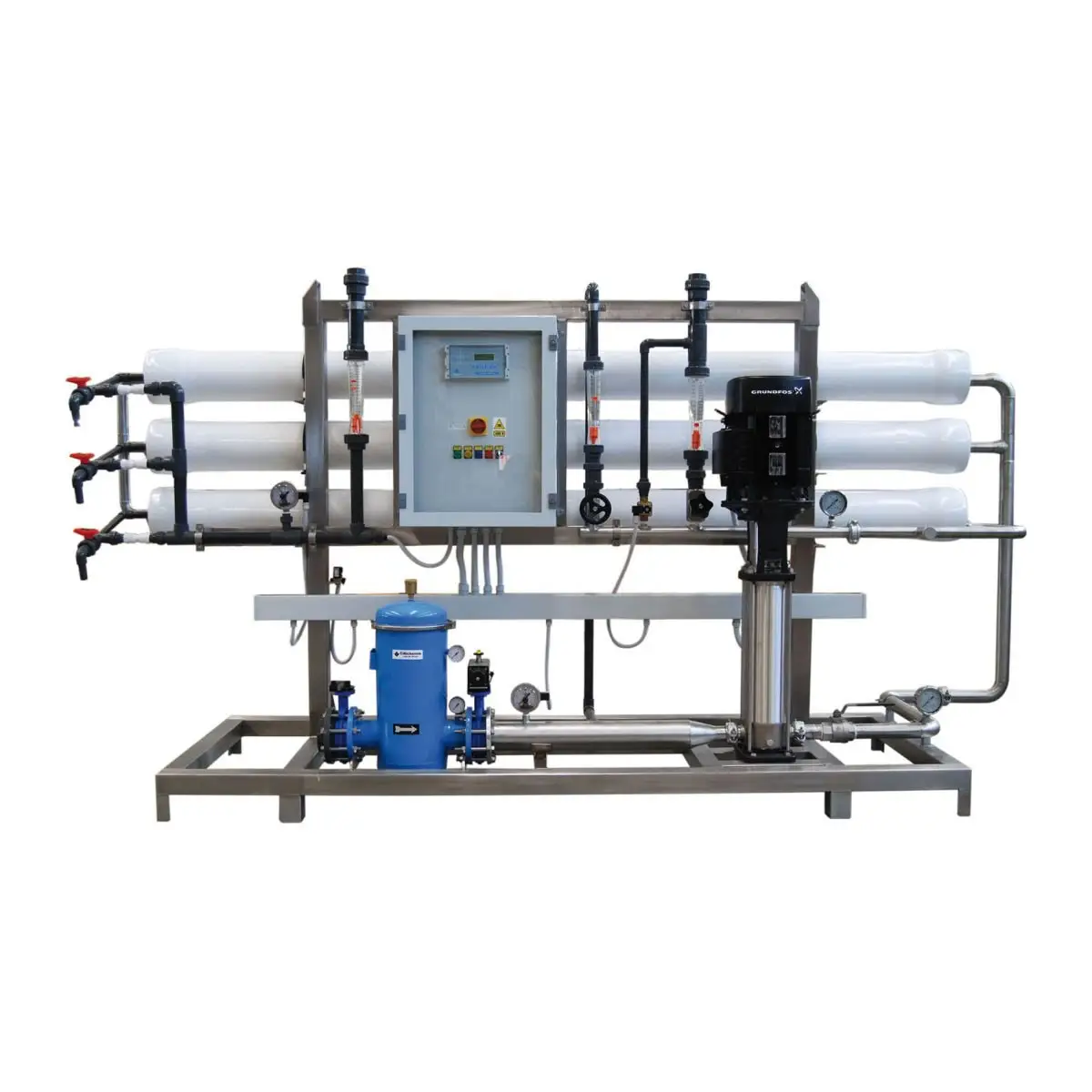

Impianto di dissalazione EXA RO 12000

mpianto di dissalazione secondo il principio dell'osmosi inversa per produrre acqua a bassa salinità ad uso potabile, tecnologico. L'impianto viene fornito rifinito in ogni sua parte e pronto per l'installazione. Nella fornitura sono compresi: - una struttura di supporto in acciaio inox - valvola manuale di intercettazione in ingresso - sezione di filtrazione a 5 micron - gruppo di manometri a monte ed a valle del filtro 5 micron per rilevarne l'intasamento - valvola automatica di alimentazione dell'acqua in ingresso - manometro a contatto elettrico contro la marcia a secco della pompa - pompa per garantire l'alimentazione dei moduli con la portata e la prevalenza necessaria del tipo centrifugo multistadio, con corpo e giranti in acciaio inox - moduli osmotici ad alta produttività specifica e a elevata resistenza meccanica e chimica e a basso consumo energetico - contenitori a pressione in poliestere rinforzato con fibra di vetro (wessel) per il contenimento delle moduli osmotici - gruppo di manometri inox a monte ed a valle dei wessel - manometro inox a contatto elettrico contro le sovrapressioni sul permeato - valvole manuali in PVC per la verifica della quantità e della qualità del permeato prodotto da ogni singolo wessel - gruppo valvole in acciaio inox AISI 316 per la regolazione fine della quantità di concentrato da scaricare e da ricircolare - attacchi in ingresso ed in uscita al gruppo di moduli per l'allacciamento rapido del gruppo di lavaggio e disinfezione - flussimetri su permeato e concentrato e ricircolo - quadro elettrico di comando in lamiera con doppia porta di protezione completo di: - interruttore generale con bloccoporta - teleruttore di comando elettropompa - termica di protezione motore - ausiliari in bassa tensione - selettore di funzionamento elettropompa - spie di funzionamento/avaria pompa - contatti puliti di avaria cumulativa - spia rete inserita - morsettiera facilmente accessibile - quadro elettronico di comando a microprocessore multifunzione e programmabile, inserito nel quadro elettrico, che esplica le principali seguenti funzioni: - lettura conduttività del permeato - contaore di funzionamento pompa - selezione funzionamento manuale/livelli - protezione contro la marcia a secco - protezione contro le sovrapressioni sul permeato - protezione contro lo scatto termico dell'elettropompa - risciacquo moduli automatico a fine esercizio - risciacquo automatico temporizzato a intervalli regolari - contatto stop a distanza - contatto di allarme cumulativo - contatto per comando pompa dosatrice antiscaling Il quadro elettronico inoltre visualizza le seguenti funzioni/allarmi a led: - rete inserita - pompa ON - risciacquo - stop esterno - livello min./max. - termica pompa - allarme conduttività - bassa pressione - sovrapressioni - collegamenti idraulici ed elettrici e collaudo finale di funzionamento globale - messa in conservazione dei moduli Caratteristiche costruttive: - robusta struttura di supporto in acciaio inox finemente satinata e curata nei dettagli costruttivi, idonea alla movimentazione dell'intero impianto completamente installato su di essa - moduli osmotici ad alta produttività specifica e ad elevata resistenza meccanica e chimica e a basso consumo energetico del tipo a spirale avvolta a film composito poliammidico su supporto polisulfonico - pompa centrifuga del tipo verticale multistadio di primaria marca (GRUNDFOS) con corpo e girante in acciaio inox con una pressione di lavoro di circa 12 bar a bassa rumorosità, completa di motore elettrico - contenitori a pressione, in poliestere rinforzato con fibra di vetro, per il contenimento dei moduli osmotici resistenti all'azione corrosiva del concentrato ed alla pressione operativa dell'impianto - raccorderia, valvolame e tubazioni resistenti alla pressione operativa ed alle corrosioni - collegamenti elettrici tra il quadro e le varie componenti posati a regola d'arte Caratteristiche di progetto acqua ingresso impianto: - Temperatura °C: 15 - pH: 6-8 - Indice di blocco (SDI): < 3 - Sali totali disciolti mg/l: < 1000 - Cloro libero mg/l: < 0,1 - Durezza totale °fr: assente o condizionata mediante dosaggio di BWT-RO 2003 - Ferro totale mg/l: < 0,1 - Ossidanti mg/l: < 0,1 - Ossidabilità mg/l O2: <1,0 - TOC mg/l: <1 - Oli, soventi e grassi: assenti - Silice reattiva mg/l: < 20 - Silice colloidale mg/l: < 1 - Rimanenti parametri chimico-fisici e microbiologici: all’interno dei limiti di parametro previsti dal D.Lgs 18/23.
