Tecnologia

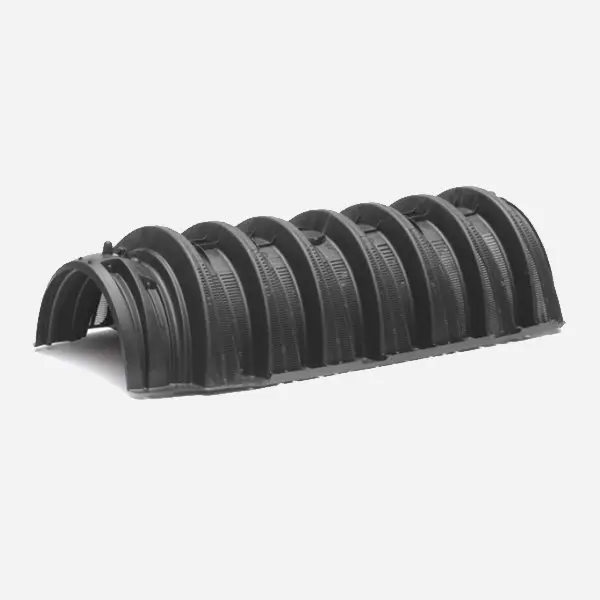

Il drenaggio DBTUBE® consiste in un tunnel di infiltrazione prodotto in materiale plastico riciclato e riciclabile al 100%, sostitutivo dei tradizionali sistemi di sub-irrigazione fatti con materiale inerte e tubazioni microforate.
Installato a valle di un impianto di depurazione delle acque reflue Dorabaltea®, questo sistema drenante permette l’infiltrazione nel sottosuolo dell’effluente in uscita completamente depurato e sanitariamente sicuro per l’ambiente domestico e per le acque sotterranee.
La lunghezza della trincea con tunnel DBTUBE® varia in funzione della quantità di acqua da smaltire in base al numero di persone che utilizzano l’immobile ed al coefficiente di permeabilità del terreno. Più il terreno risulta permeabile e meno sarà lunga la trincea drenante.

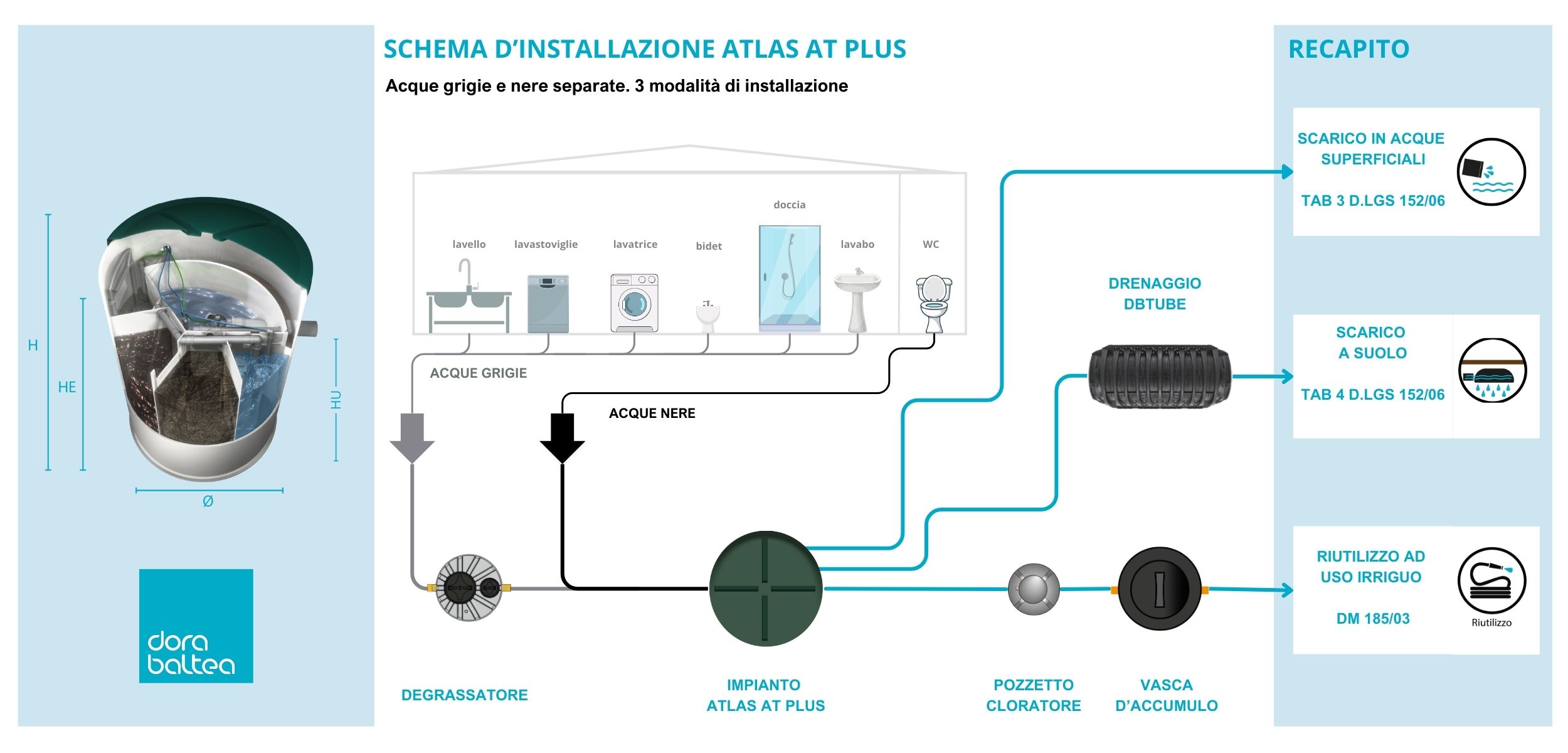

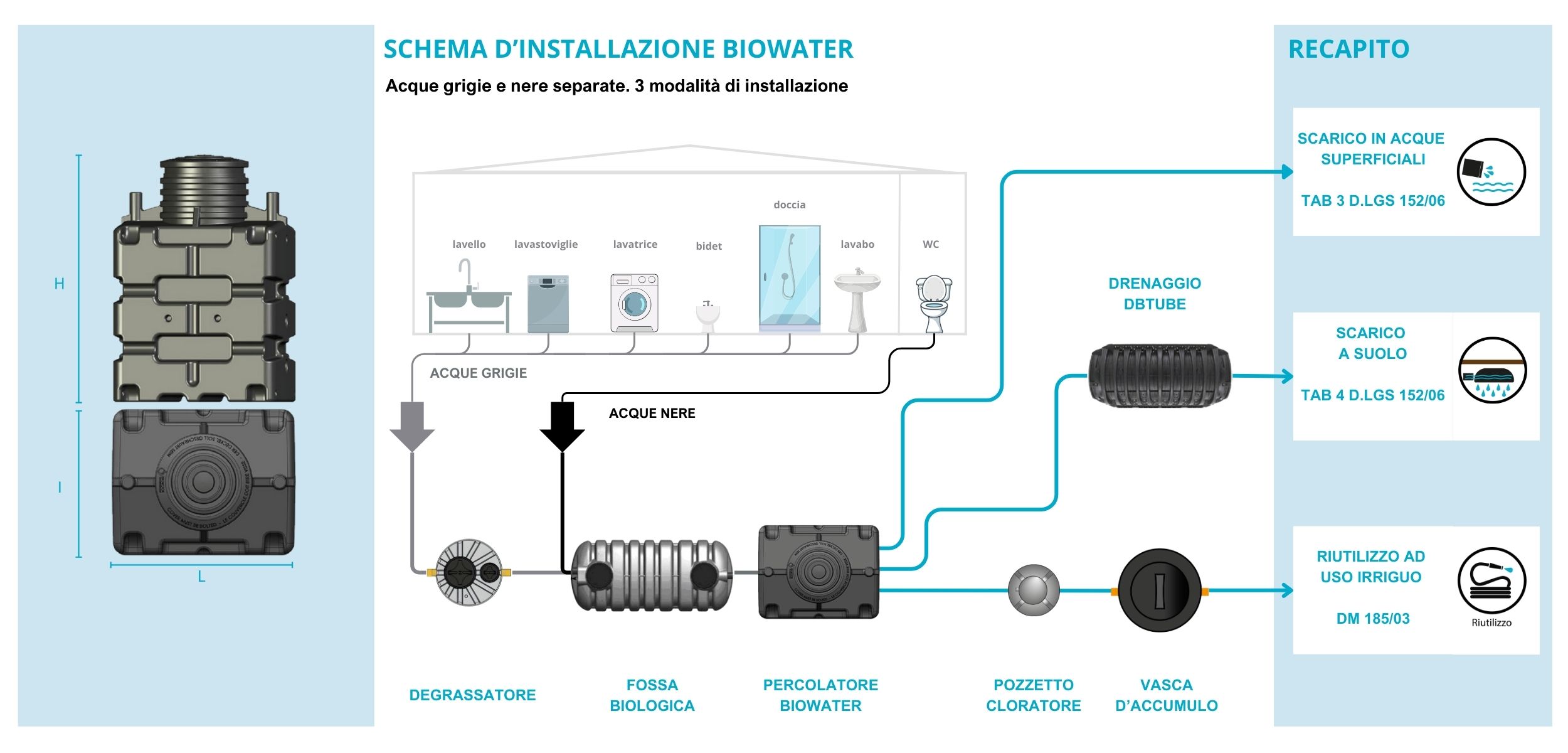

Schema di Installazione DBTUBE® – sistema di drenaggio delle acque reflue depurate
Schema Installazione DBTUBE®sistema di drenaggio delle acque reflue depurate
Installazione
Il sistema di drenaggio DBTUBE® si contraddistingue per l’elevata maneggevolezza e per la lunghezza della trincea drenante ridotta del 50%, grazie all’incrementata superficie drenante in confronto alla classica subirrigazione effettuata con ghiaia e terreno vegetale e tubazione microforata
A differenza dei tradizionali sistemi di sub-irrigazione, infatti, DBTUBE® non necessita di alcun utilizzo di ghiaia per il drenaggio dell’acqua.
Le caratteristiche costruttive del sistema di drenaggio DBTUBE®, protette da Brevetto internazionale, gli consentono di poter essere installato anche senza l’utilizzo di tessuto non tessuto TNT che nei normali sistemi si rende necessario per evitare intasamenti del sistema drenante.
La leggerezza abbinata ad una elevata resistenza strutturale consente agli operatori di poter installare il sistema drenante facilmente anche in spazi ridotti e difficoltosi da raggiungere per le classiche sub-irrigazioni.
La sicurezza d’impiego è particolarmente apprezzata dagli operatori di cantiere.
Questo semplifica in modo significativo l’installazione dell’impianto, ne riduce i tempi di messa in posa e conseguentemente i costi.
L’avanzato sistema di collegamento Contour Swivel Connection™ dei tunnel permette inoltre una rotazione fino a 15° a destra/sinistra per una maggiore flessibilità di installazione.
Il meccanismo di bloccaggio rapido, infine, permette una ancora più semplice e veloce installazione.
Processo

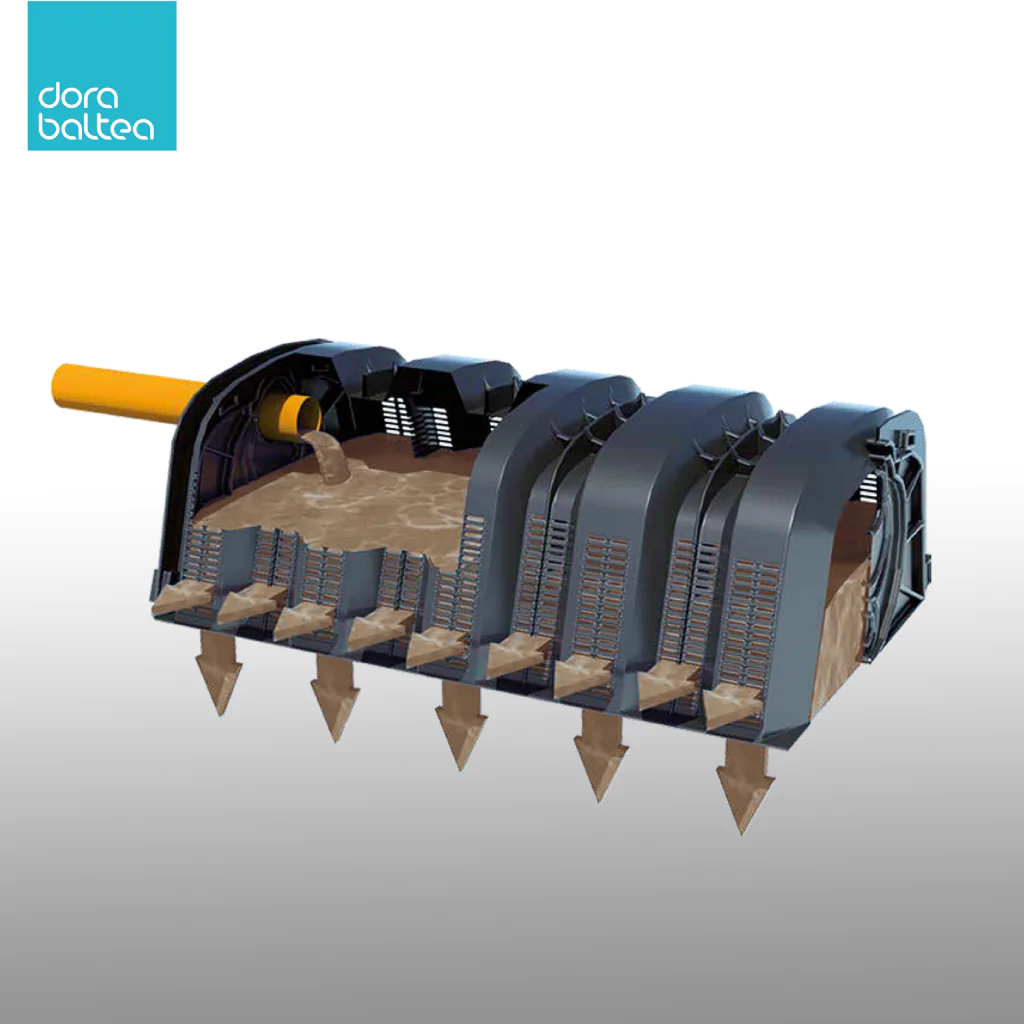

100% Fondo aperto / tecnologia brevettata Microleaching® che permette il drenaggio laterale delle acque, per una maggiore efficienza e superficie di infiltrazione
Uso e manutenzione
Le acque reflue trattate in uscita da un impianto di depurazione, saranno convogliate tramite la tubazione di entrata innestata nell’apposita predisposizione nell’END-CAP all’interno del tunnel DBTUBE, che grazie all’elevata superficie fessurata permette all’acqua di infiltrarsi rapidamente ed uniformemente nel terreno. La struttura modulare del sistema garantisce l’infiltrazione di elevati quantitativi di acqua e l’adattamento ottimale alla superficie presente in sito. Verificare periodicamente che la tubazione di entrata non presenti intasamenti che impediscono il normale flusso di acqua verso il sistema di dispersione installato. Sistema semplice da pulire e facilmente ispezionabile.
